화성 능동 에어컨설치 이전 , 배관 시공 과정 정리

이사나 리모델링으로 에어컨 위치를 옮길 때 가장 많이 하는 오해가 "실내기·실외기만 떼서 옮기면 끝"이라는 생각입니다. 하지만 실제로는 배관을 새로 절단·벤딩하고, 진공작업과 용접(브레이징)을 거쳐 냉매 누설이 없도록 다시 연결하는 과정이 핵심입니다. 이번 글에서는 화성 능동 현장에서 진행한 에어컨 이전설치 작업을 사진과 함께 순서대로 정리해 보겠습니다.

배관 벤딩 작업부터 시작합니다

새로 배치할 실외기 위치에 맞춰 동파이프를 벤딩기로 구부리는 과정

이전설치는 기존 배관을 그대로 재사용하는 경우도 있지만, 실내기·실외기 위치가 바뀌면 새로운 동선에 맞게 동파이프를 절단하고 벤딩(구부림) 작업을 다시 해야 합니다. 벤딩 각도가 정확하지 않으면 배관이 꺾이거나 냉매 흐름에 저항이 생길 수 있어, 이 단계에서 위치와 각도를 꼼꼼히 맞추는 게 중요합니다.

벽 구멍을 통과하는 배관, 어떻게 정리하나요?

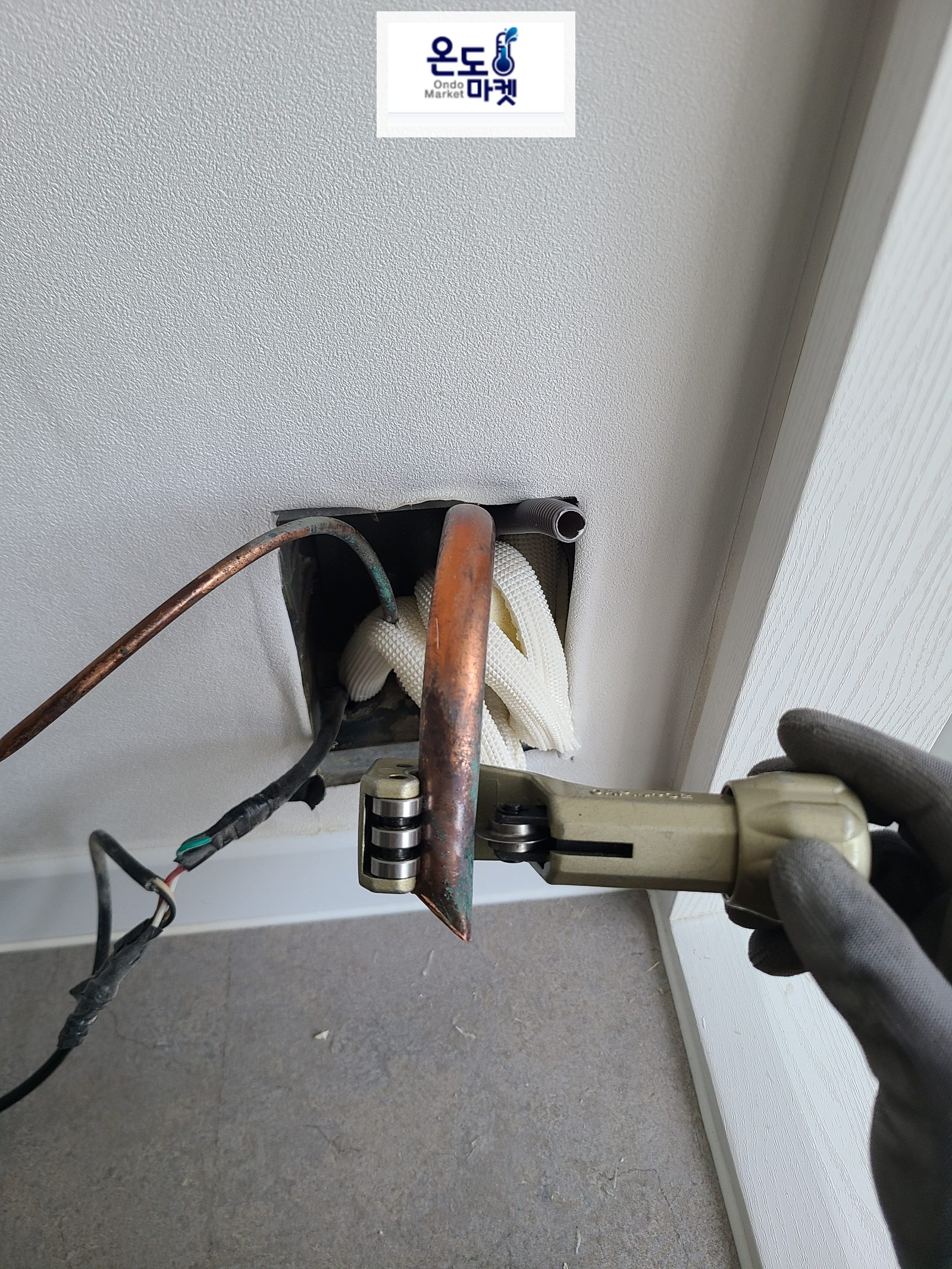

벽 구멍 안으로 배관과 전선을 함께 통과시키고 정리하는 작업

벽에 뚫린 구멍으로 냉매관, 배수호스, 전선을 함께 통과시켜야 합니다. 이 부분이 지저분하게 마감되면 이후 실리콘 마감이나 단열재 작업에서도 문제가 생길 수 있어, 다음 사항을 꼭 확인합니다.

• 냉매관·배수호스·전선이 서로 꼬이지 않도록 순서대로 배치
• 배관 보온재가 벽 구멍 안에서 눌리거나 찢어지지 않았는지 확인
• 벽 안쪽 결로 방지를 위해 구멍 각도(실외 쪽이 살짝 낮게)를 유지

이렇게 배관과 전선을 가지런히 묶어 정리한 뒤 다음 단계인 용접으로 넘어갑니다.

배관 연결, 왜 용접(브레이징)이 필요한가요?

냉매가 흐르는 배관은 나사 연결이 아니라 토치로 녹여 붙이는 용접(브레이징) 방식으로 이어야 누설 없이 밀폐됩니다. 단순히 배관을 맞대기만 하면 시간이 지나며 냉매가 새어나가 냉방 효율이 떨어지거나 아예 가동이 안 될 수 있습니다.

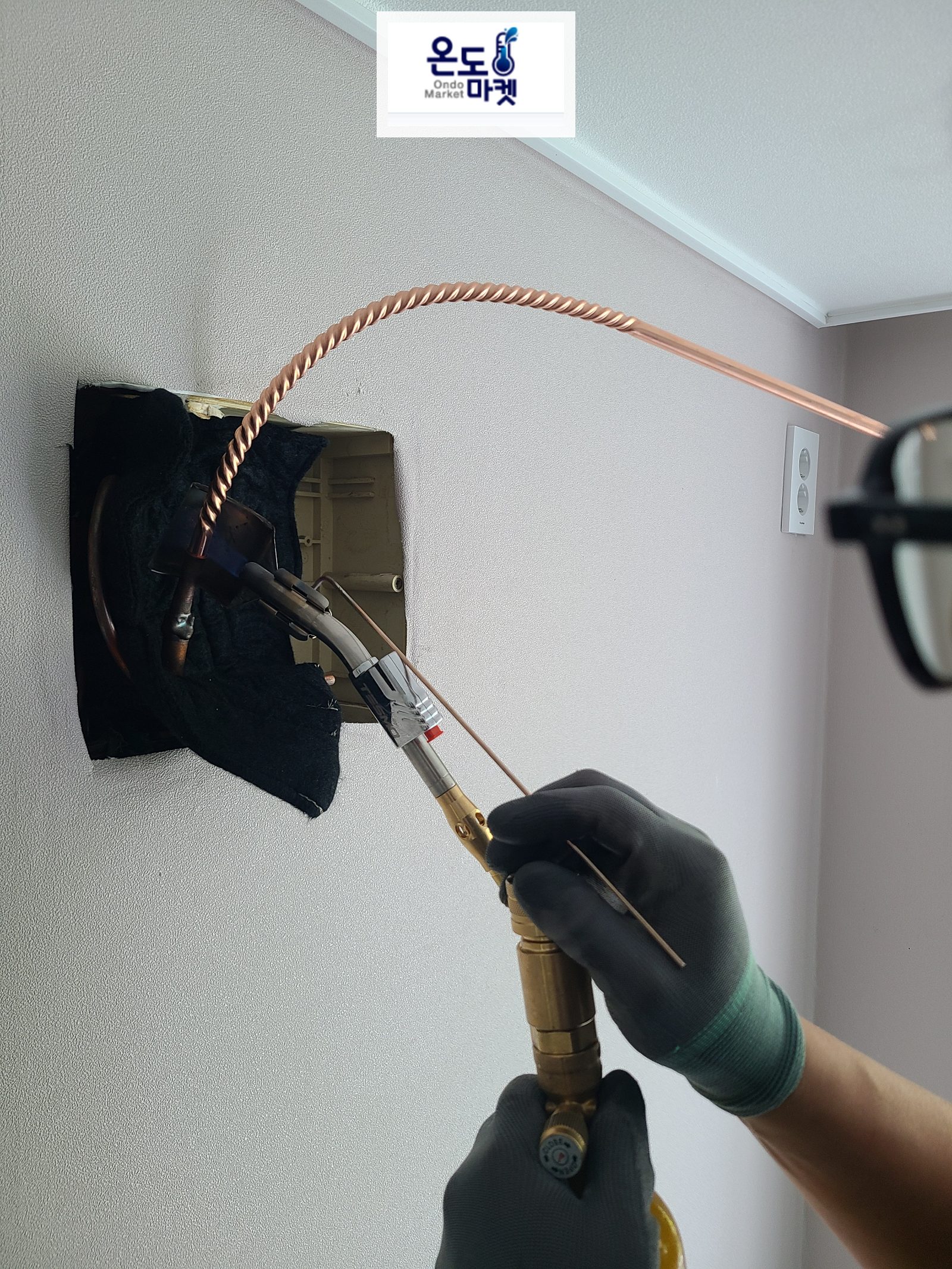

토치 불꽃으로 냉매 배관 연결부를 용접하는 작업

이 작업은 화기를 다루는 만큼 벽면·바닥에 방염포를 깔고, 보안경과 장갑을 착용한 상태로 진행합니다. 용접 후에는 반드시 진공 작업으로 배관 내부의 공기와 수분을 제거해야 하는데, 통상적으로 진공펌프를 10~15분 이상 가동해 배관 내부를 충분히 감압시키는 것이 업계에서 권장되는 기본 기준입니다.

실외기 전원, 아무렇게나 연결하면 안 되는 이유

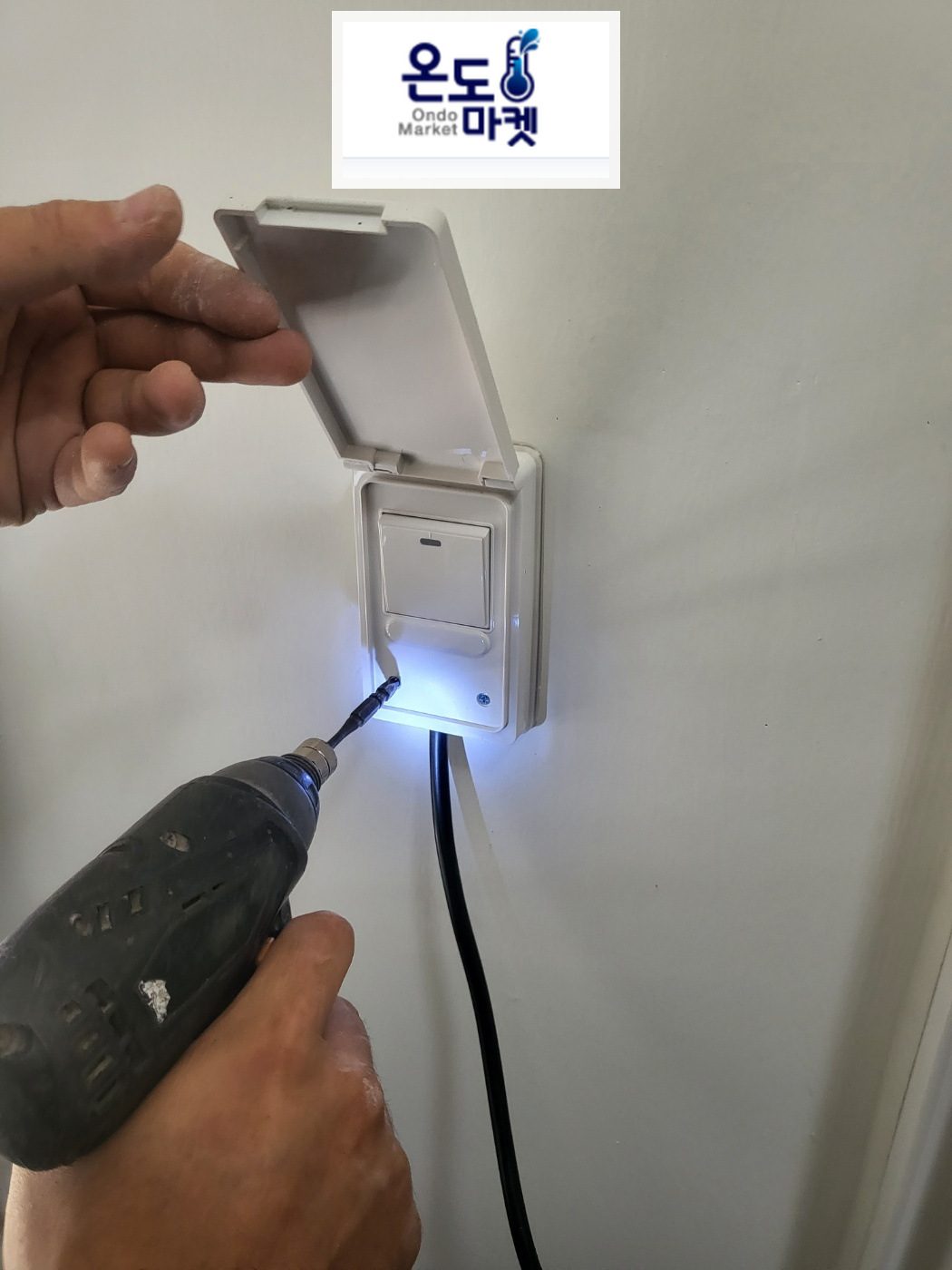

실외기용 전원 아울렛박스에 배선을 정리해 연결하는 과정

에어컨은 소비전력이 크기 때문에 전용 회로와 규격에 맞는 배선을 사용해야 합니다. 방수 커버가 달린 아울렛박스를 통해 실외기 전원을 연결하고, 배선 마감을 확실히 해야 누전이나 접촉 불량을 예방할 수 있습니다.

실외기 배관 연결부는 이렇게 조입니다

배관과 실외기를 잇는 마지막 단계는 플레어 너트를 스패너로 조이는 작업입니다. 이때 규정 토크보다 약하게 조이면 냉매가 새고, 너무 강하게 조이면 배관이 변형될 수 있어 적정 토크로 균일하게 체결하는 것이 중요합니다. 체결이 끝나면 비눗물 테스트 등으로 누설 여부를 한 번 더 점검한 뒤 전원을 넣어 시운전합니다.

이전설치 작업, 이렇게 진행됩니다 (요약 표)

단계	주요 작업	핵심 포인트
1. 배관 벤딩	동파이프 절단·구부림	각도 오차 최소화
2. 벽체 배관 정리	냉매관·배수호스·전선 통과	꼬임 방지, 보온재 보호
3. 용접(브레이징)	토치로 배관 접합	누설 없는 밀폐
4. 진공 작업	진공펌프 가동	10~15분 이상 감압
5. 전원 연결	전용 회로·아울렛박스 배선	누전·접촉 불량 예방
6. 실외기 체결	플레어 너트 조임	적정 토크 유지
7. 최종 점검	누설 테스트·시운전	냉방 정상 작동 확인

자주 묻는 질문 (FAQ)

Q. 기존 배관을 그대로 써도 되나요? A. 실내기·실외기 위치가 크게 바뀌지 않는다면 재사용이 가능한 경우도 있지만, 배관 길이나 경로가 달라지면 새로 절단·벤딩하는 것이 안전합니다. 현장 상태를 보고 판단하는 게 정확합니다.

**Q. 이전설치
