서둔동 에어컨이전설치 시공 과정 한눈에 보기

이사나 인테리어 공사로 에어컨 위치를 옮겨야 할 때 가장 궁금한 건 "배관은 어떻게 연결하고 실외기는 어디에 다는지"입니다. 오늘은 서둔동 현장에서 진행한 에어컨이전설치 작업을 사진으로 정리해봤습니다. 실제 시공 순서를 따라가며 각 단계에서 무엇을 확인해야 하는지 살펴보겠습니다.

에어컨이전설치, 어떤 순서로 진행되나요?

이전설치는 크게 ①실내기 위치 선정 및 브라켓 고정 → ②냉매배관·전선 정리 → ③벽 관통 배관 매립 → ④냉매배관 플레어 연결 → ⑤실외기 거치대 설치 순서로 진행됩니다. 순서가 바뀌면 배관이 꼬이거나 재시공이 필요할 수 있어 현장에서는 이 흐름을 기본으로 잡고 작업합니다.

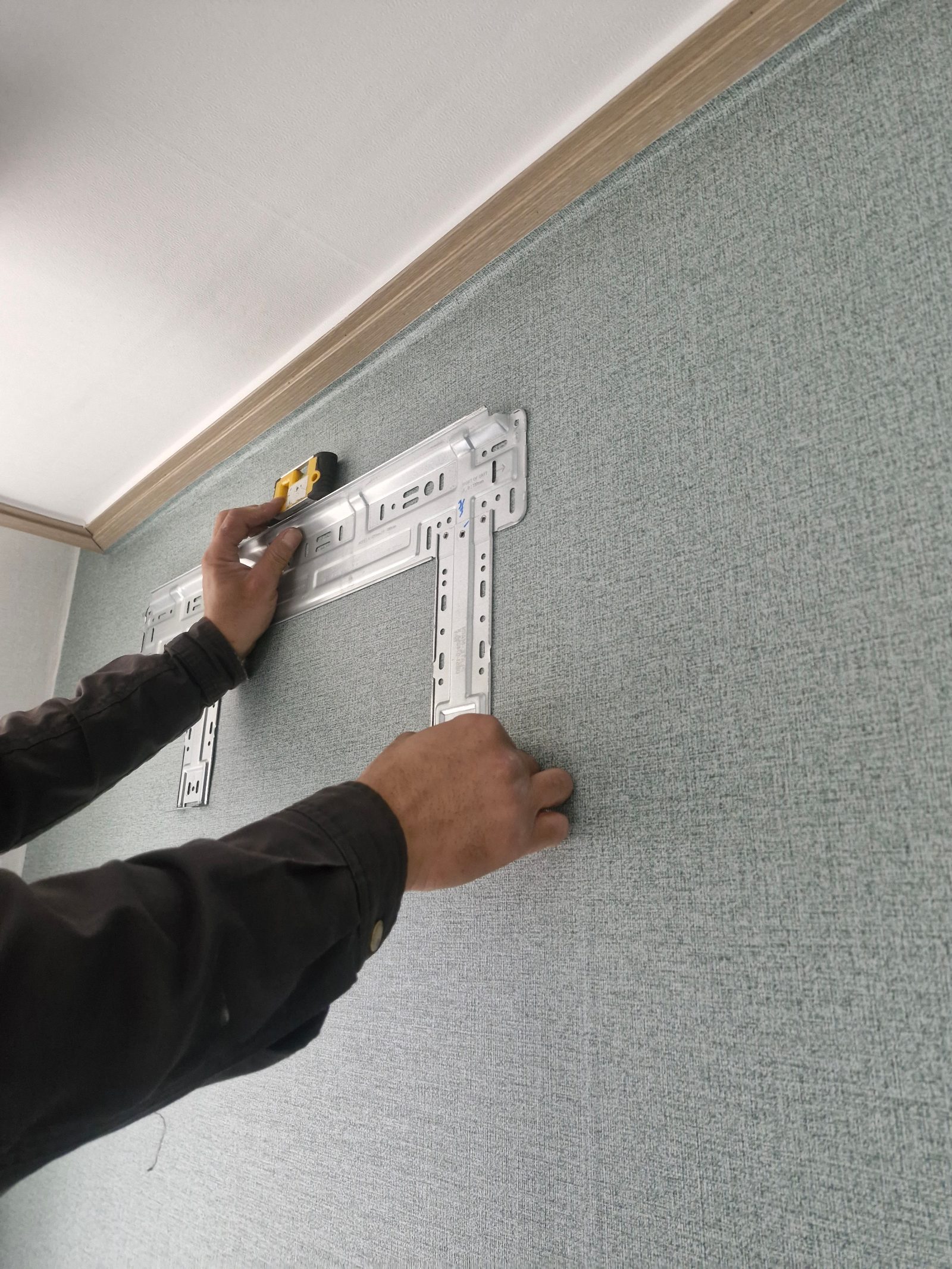

수평계로 벽걸이 브라켓 위치를 맞춰 벽에 고정하는 단계.

브라켓이 수평·수직으로 정확히 고정돼야 실내기가 처지거나 배수가 안 되는 문제를 예방할 수 있습니다. 이 작업이 이전설치의 첫 단추라고 보시면 됩니다.

배관 단열은 왜 꼼꼼히 해야 할까?

배관 단열이 부실하면 여름철 결로가 생기고 벽 안쪽에 곰팡이나 물자국이 남을 수 있습니다. 그래서 배관을 벽에 넣기 전, 단열재로 빈틈없이 감싸는 작업을 먼저 진행합니다.

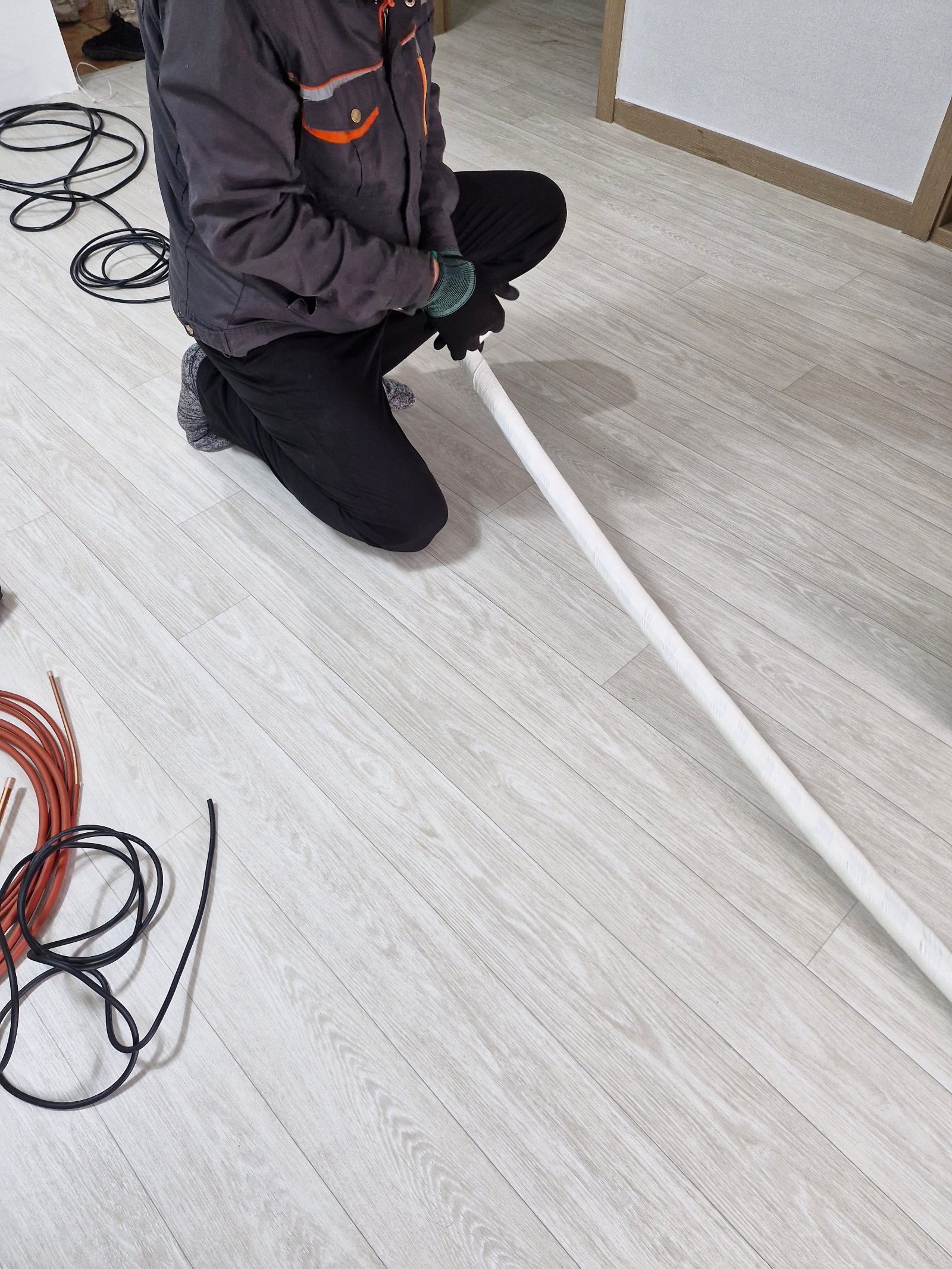

배관과 전선을 단열재로 마감해 벽 안 결로를 방지하는 모습.

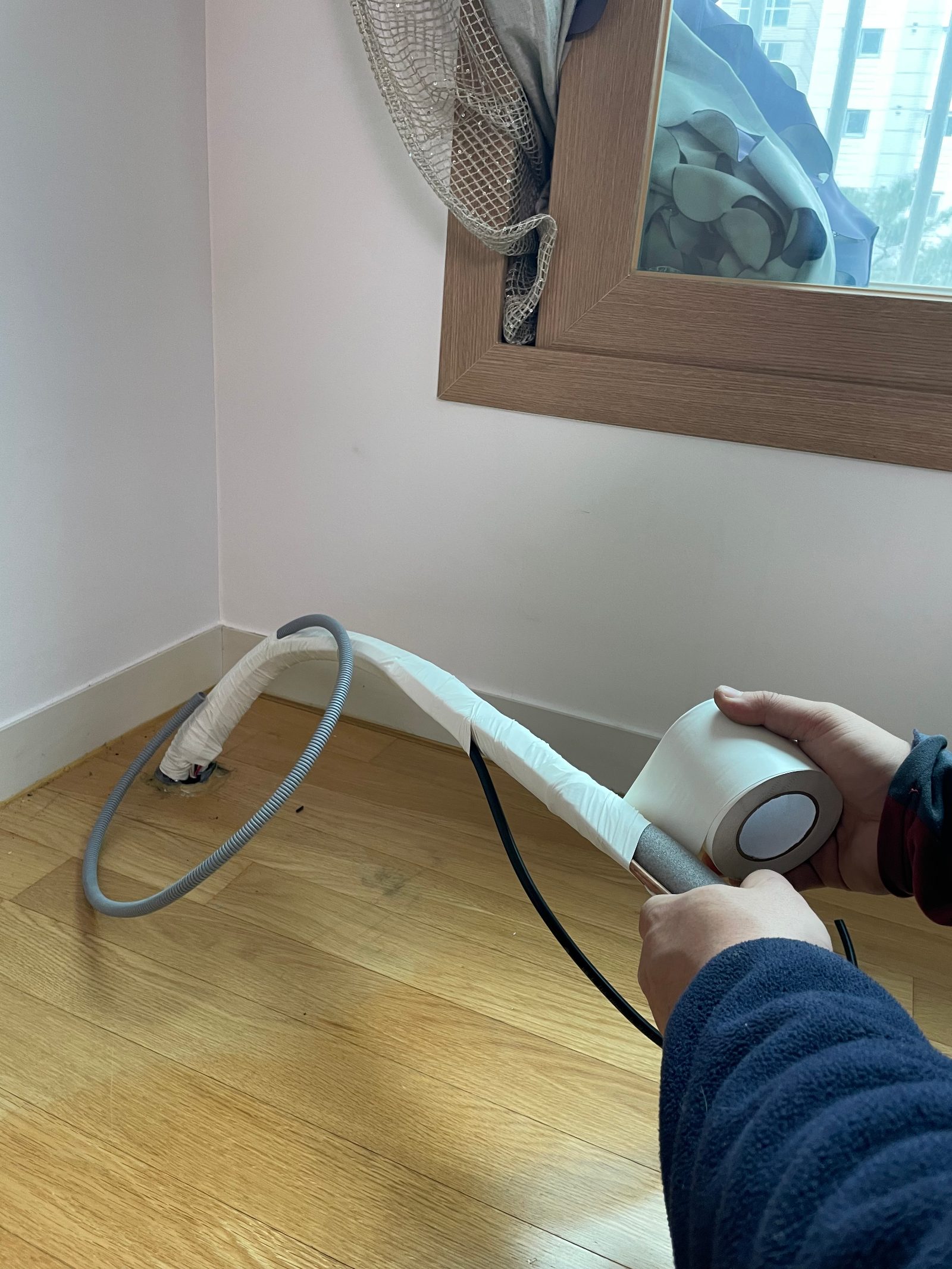

단열 처리된 배관을 벽 관통 구멍에 정리해 넣는 단계.

냉매배관 연결, 기준은 무엇인가요?

냉매배관 연결의 핵심은 플레어 너트를 정확한 토크로 조여 냉매 누설을 막는 것입니다. 너무 약하게 조이면 냉매가 새고, 너무 강하게 조이면 배관이 변형될 수 있어 전용 렌치로 규격에 맞게 체결합니다.

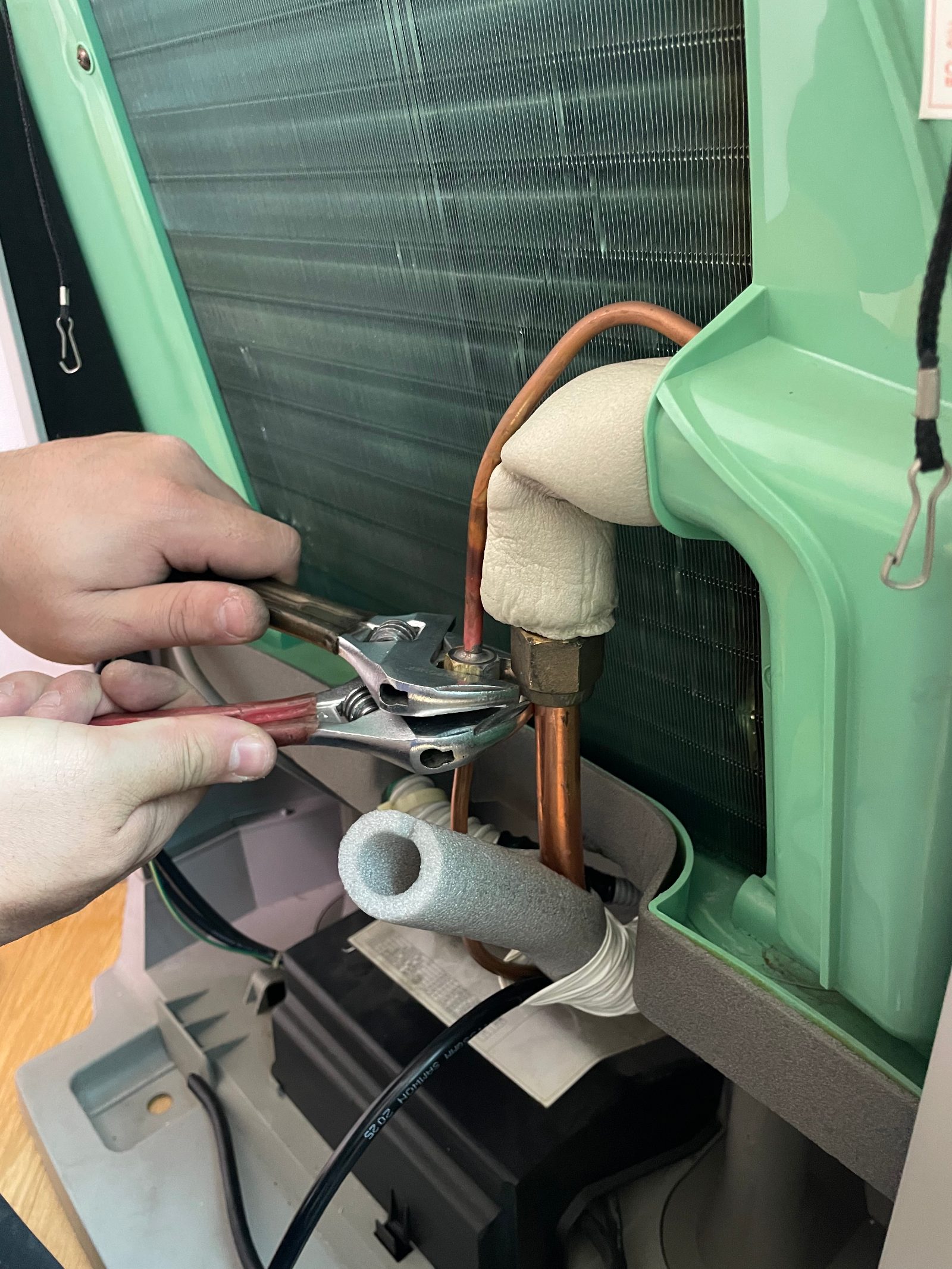

실외기 쪽 배관 연결부를 렌치로 정확히 체결하는 모습.

점검 항목	확인 기준
브라켓 수평	수평계로 좌우 기울기 확인
배관 단열	이음새 없이 전 구간 감싸기
플레어 연결부	렌치로 규정 토크 체결, 누설 여부 확인
실외기 거치대	난간·벽체에 견고히 고정, 하중 확인

실외기는 어디에, 어떻게 고정하나요?

실외기는 진동과 하중을 견딜 수 있는 위치에 거치대를 볼트로 단단히 고정하는 것이 기본입니다. 특히 아파트 저층이 아닌 고층이라면 거치대 고정 상태를 더 꼼꼼히 확인해야 합니다.

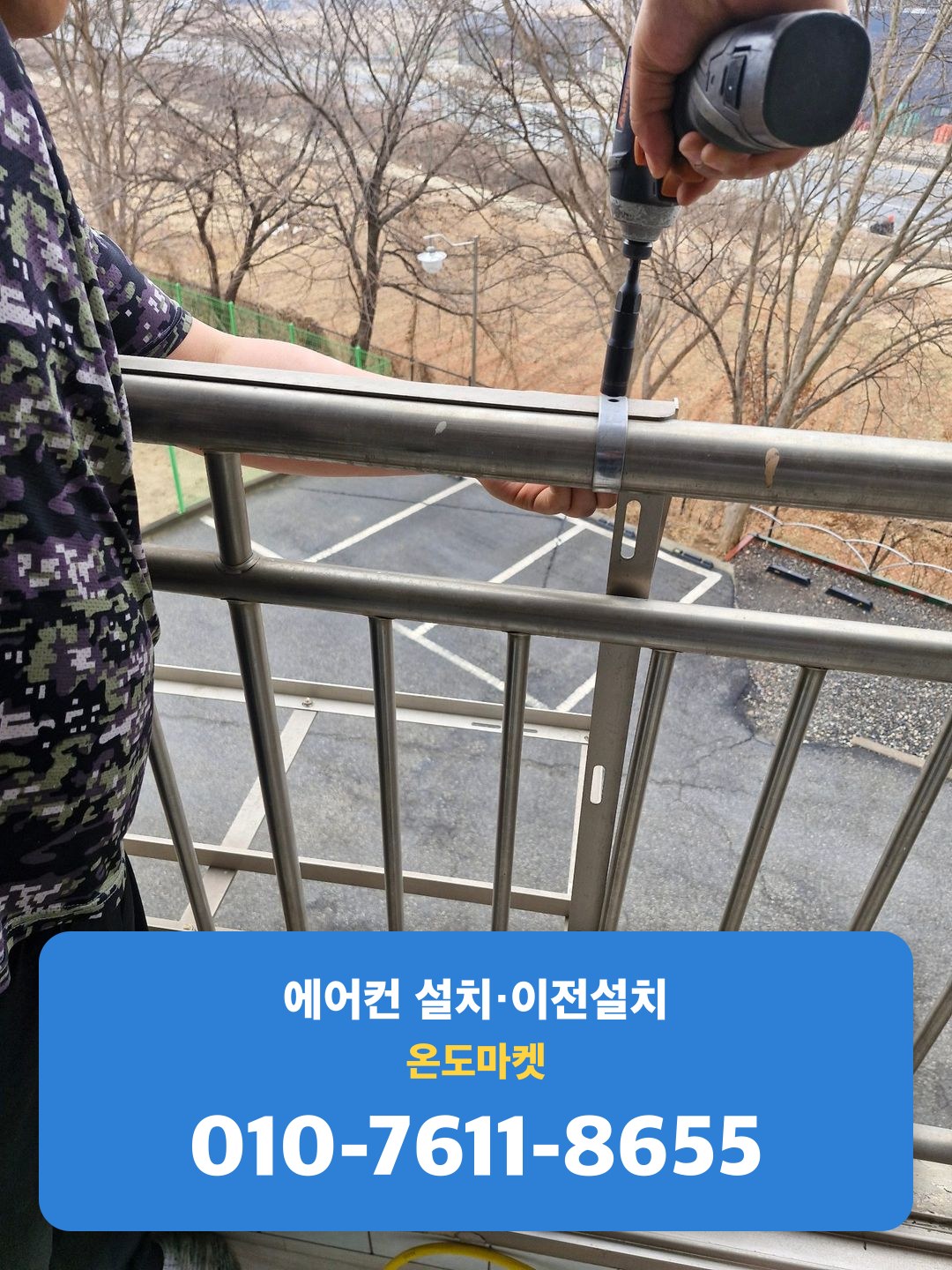

실외기 거치대를 난간에 볼트로 고정하는 단계.

거치대 고정이 끝나면 배관 압력 테스트와 냉방 시험 가동을 거쳐 이전설치가 마무리됩니다. 겉으로는 간단해 보여도 배관 하나, 브라켓 하나에서 실수가 생기면 나중에 누수·소음·냉방 불량으로 이어질 수 있어 각 단계를 순서대로 확인하는 게 중요합니다.

정리

• 에어컨이전설치는 브라켓 고정 → 배관 단열 → 배관 매립 → 플레어 연결 → 실외기 거치대 설치 순서로 진행됩니다.
• 배관 단열이 부실하면 결로·곰팡이 문제로 이어질 수 있어 전 구간 빈틈없이 감싸는 것이 기준입니다
